Elektronički sklopovi i uređaji

Uvod

Na prethodnoj slici prikazani su razni elektronički uređaji. Neke elektroniče uređaje svakodnevno koristimo poput mobitela, televizora i elektroničkog računala. Naprojene složene tehničke tvorevine su sastavljene od mnogobrojnih elektroničkih sklopova.

Elektronički sklopovi su manje složene samostalne cjeline s određenom namjenom u uređaju, a sastoje se  od elektroničkih elemenata.
Najčešći elektronički sklopovi u većini uređaja su:

  • pojačala,
  • oscilatori,
  • ispravljači i
  • digitalni sklopovi.

Jeste li se zapitali od kojih je "sitnih" elemenata sastavljena matična ploča računala?

Za napredne i one koji žele više!

Na stranici TinkerCAD možete pronaći vježbu pod nazivom Izrada sklopa i programiranje.

Opis: U ovoj lekciji učenici uče osnove izgradnje sklopa i programiranje Arduina za njegovo upravljanje. Upotrijebit će ono što nauče kako bi napravili vlastiti LED svjetlosni šou. Vještine koje učenici nauče na ovoj lekciji mogu im pomoći da prijeđu na napredniji projekt poput izrade robota.
Trajanje: 2h

Dokument možete samo otvoriti u programu "Sklopkica".

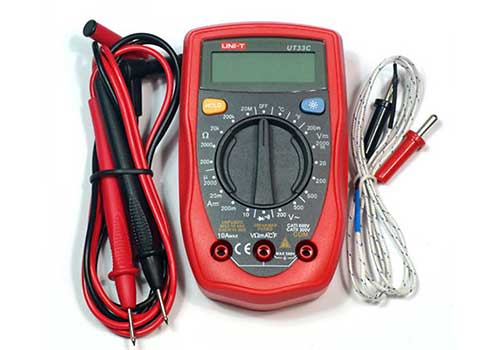

Univerzalni mjerni instrument - Unimer

Nauči pravilno upotrebljavati mjerni uređaj kroz nekoliko primjera: mjerenje napona istosmjernog izvoora (baterije), mjerenje otpornika te testiranje vodljivosti dioda.

Videi uz P listiće

Elektronički sklop sa svjetlećom diodom i otpornikom

Elektronički sklop sa svjetlećom diodom te paralelno i serijski spojenim otpornicima

Elektronički sklop s trima svjetlećim diodama i otpornikom

Punjenje i pražnjenje kondenzatora

Elektronički sklop s pritisnim prekidačem (tipkalom)

Elektronički sklopovi s dvama pritisnim prekidačima (tipkalima)

Elektronički sklop sa svjetlećom diodom i kliznim prekidačem

Elektronički sklop s dvjema svjetlećim diodama i kliznim prekidačem
