Pasivni elektronički elementi
Pasivni elektronički elementi

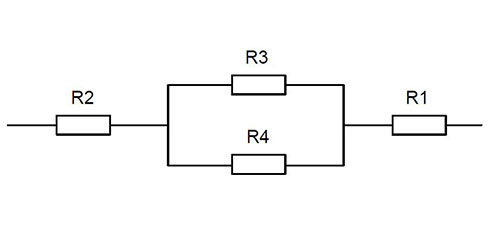

Otpornik
Otpornik je pasivni elektronički element koji pruža otpor prolasku električne struje.
Oznaka : R
Mjerna jedinica: Ω (čita se : "om")
Vrste otpornika

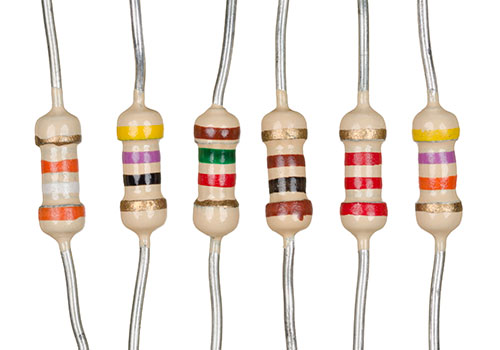

Stalni otpornik
Stalnim otpornicima otpor se ne može mijenjati, a njihova vrijednost otpora označena je na tijelu otpornika obojenim prstenovima ili brojem.
Promjenjivi otpornik - trimer
Pomoću potenciometara se otpor mijenja zakretanjem klizećeg kontakta. Postoji izvedba sa razrezom za odvijač kako bi se njime otpor mogao precizno namjestiti kod ugađanja sklopova, tzv. trimer
Promjenjivi otpornik - zakretni
Promjenjivi otpornik - izvedba s kojom se otpor često mijenja.
Promjenjivi otpornik - klizni
Promjenjivi otpornik - izvedba s kojom se otpor često mijenja.
Promjenjivi otpornik - fotootponik
Fotootponik je promjenjivi otpornik čiji otpor ovisi o fizikalnoj veličini svjetlosti. U elektronici se koriste kao senzori ili osjetila. Imaju vrlo široku primjenu u uređajima za zaštitu od požara, robotici ...
Promjenjivi otpornik - termistori
Promjenjivi otpornici čiji otpor ovisi o fizičkim veliči temperaturi zovu se termistori. Termistori se u sklopovima koriste kao senzori i imaju jako široku primjenu u suvemenim pogonima, uređajima za zaštitu od požara, robotici...
Promjenjivi otpornik - Hallove pločice
Halove pločice su promijenjivi otpornici čiji otpor ovisi o fizičkoj veličini magnetizmu. Oni se u elektroničkim sklopovima koriste kao senzori koji imaju široku primjenu u suvremenim automatiziranim industrijskim pogonima, protuprovalnim uređajima, robotici...
Promjenjivi otpornik - varistor
Varistor je 2-polni poluvodički uređaj koji štiti električne i elektroničke uređaje od prenapona. Njegov otpor ovisi o primijenjenom ulaznom naponu.
Riječ otpornik se formira kombiniranjem varisposoban i resistor, Također je poznat kao naponski ovisni otpornik, VDR čiji se otpor automatski mijenja s odgovarajućom promjenom napona na njoj.
Koriste se zaštitu od udarnog previsokog napona u ulaznom dijelu televizora, videorekordera i drugih elektronskih uređaja.
Kondenzator
Kondenzator je električne energije koju može pohraniti, čuvati i po potrebi predati
Oznaka : C
Mjerna jedinica: F (čita se : "farad")
Farad je jako velika mjerna jedinica za kapacitet pa se u praksi upotrebljavaju: μF (mikorfarad), nF (nanofarad) i pF (pikofarad).
Zavojnice
Zavojnice su elektronički elementi dobiveni spiralnim namatanjem izolirane žice.
Oznaka : L
Mjerna jedinica: H (čita se : "henri")
Farad je jako velika mjerna jedinica za kapacitet pa se u praksi upotrebljavaju: mH (milihenri), μH (mikorhenri) i nH (nanohenri).
Zavojnice od tanke žice namotane su na neko tijelo.
Zavojnice od deblje žice namotane su tako da slobodno stoje u zraku.
- Prolaskom struje kroz zavojnicu ona postaje elektromagnet. Magnetska svojstva zavojnice opisuje induktivitet L.
