Označavanje otpornika po bojama

Otpornik sa četiri obojena prstena

Ako je vrijednost otpora označena s četiri obojena prstena tada se boja prvog i drugog prstena čita kao prvi i drugi broj, dok se boja trećeg prstena čita kao multiplikator  kojim se množe prva dva broja. Četvrti obojeni prsten označava dopušteno odstupanje ili toleranciju otpora.

[latex]R=36\cdot100=3600\Omega[/latex]

sa tolerancijom



ZADANI OTPORNIK IZNOSI:

[latex]R=3600\Omega\pm5\%[/latex]

 Izračun 5% od 3600Ω je 180Ω



[latex]3600\cdot\frac{5}{100}=36\cdot5=180[/latex]



[latex]R_g=3600\Omega+180\Omega=3780\Omega[/latex]

[latex]R_d=3600\Omega-80\Omega=3420\Omega[/latex]



Zaključujemo da je otpor u granicama:

[latex]3420\Omega\le R\le3780\Omega[/latex]





Vrijednosti otpora dobivamo mjerenjem, ali vodimo računa da je izmjereni rezultat opet u nekim granicama točnosti.

Cijeli postupak možeš pogledati u dokumentu.

Mjerenje otpornika

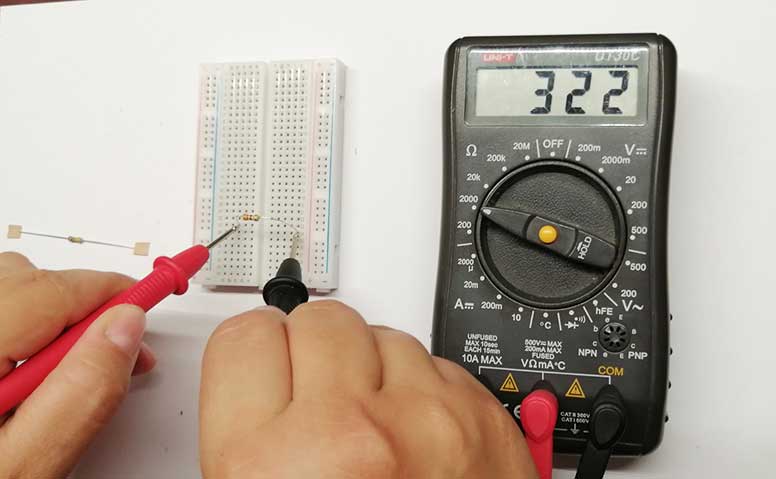

Nauči mjeriti otpornike pomoću univerzalnog mjernog instrumenta.

Tablica vrijednosti otpornika

[latex]R=22\cdot100\pm5\%[/latex]
[latex]R=2200\Omega\pm5\%[/latex]

Ako ćemo računati interval rada zadanog otpornika moramo izračunati vrijednost od 5% zadanog otpornika.

[latex]2200\cdot\frac{5}{100}=110[/latex]

Taj iznos ćemo zbrojiti i oduzeti od vrijednosti otpornika i vidjeti u kojem intervalu otpornik radi.

Gornja granica [latex]R_g=2200+110=2310\Omega[/latex]

Donja granica  [latex]R_d=2200-110=2090\Omega[/latex]

Zaključujemo da je otpor u granicama:

[latex]2090\Omega\le R\le2310[/latex]

Vrijednost otpora dobivamo mjerenjem, ali vodimo računa da je izmjereni rezultat opet u nekim granicama točnosti.

Otpornik sa pet obojena prstena

Vrijednost otpora označena s pet obojenih prstena, tada se boja prvog, drugog i trećeg prstena čita kao prvi, drugi i treći broj dok  se boja četvrtog prstena  čita kao multiplikator ili množitelj  kojim se množe prva tri broja. Dopušteno odstupanje kod ovih otpornika manje je od 5 %.

[latex]R=690\cdot1k=690k\Omega[/latex]

sa tolerancijom



ZADANI OTPORNIK IZNOSI:

[latex]R=690k\Omega\pm10\%[/latex]

 Izračun 10% od 690kΩ je 69000Ω



[latex]690k\cdot\frac{10}{100}=69k=69000[/latex]



[latex]R_g=690k\Omega+69k\Omega=759k\Omega[/latex]

[latex]R_d=690k\Omega-69k\Omega=621k\Omega[/latex]



Zaključujemo da je otpor u granicama:

[latex]621k\Omega\le R\le759k\Omega[/latex]



Cijeli postupak možeš pogledati u dokumentu.



Vrijednosti otpora dobivamo mjerenjem, ali vodimo računa da je izmjereni rezultat opet u nekim granicama točnosti.

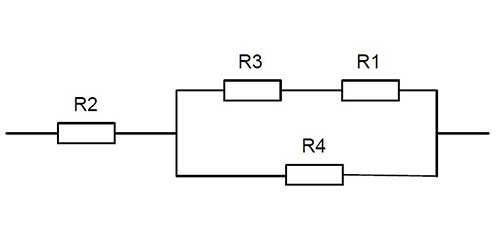

Otpornici u strujnom krugu

Više o otpornicima u strujnom krugu pročitajte na poveznici.

Izradi svoje pomagalo

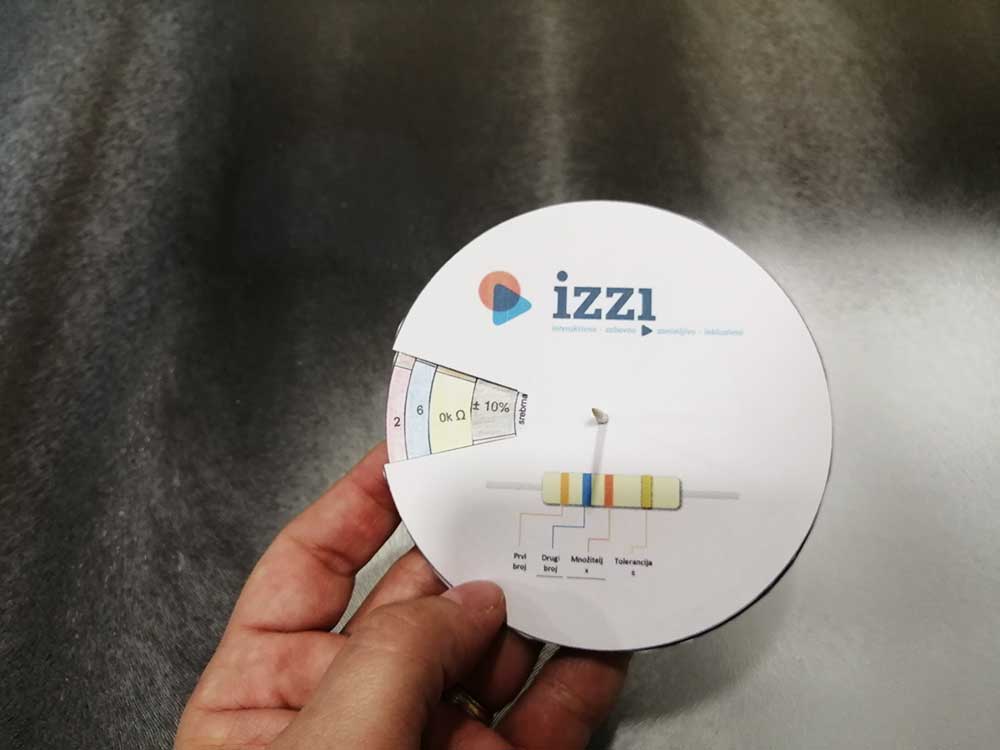

Prema operacijskoj listi napravi svoje pomagalo za lakše računanje otpornika po bojama.
